電弧爐變壓器的組成設備有哪幾種？

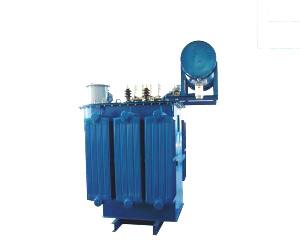

　　1、爐用變壓器

　　電弧煉鋼用變壓器應能按冶煉要求獨自進行電壓電流的調節，并能接受工作短路電流的沖擊。

　　電爐變壓器額外電壓的選擇要考慮許多要素。若一次側電壓取高些，則系統電抗小，短路容量大，可削減閃變，但須增加配電裝置費用。若二次電壓高些，則功率要素較高，電功率較高，但電弧長，爐墻損耗快，綜合功率變低。

　　電爐變壓器和電弧爐的容量比一般為0.4~1.2MVA/t。電弧爐的電流操控，是由電弧爐變壓器高壓側繞組分接頭的切換和電極的升降來達到的。

　　2、電抗器

　　為了穩定電弧和限制短路電流，需要約等于變壓器容量35%的電抗容量，串入變壓器主回路中。大型電弧爐變壓器，本身具有滿足需要的電抗值，不需外加電抗器；而小于10MVA的變壓器，電抗不滿足要求，需在一次側外加電抗器。電抗器的結構特點是：既使通過短路電流，鐵芯也不發生磁飽滿。

　　電抗器可裝在電爐變壓器的內部，稱為內附式；也可做成裝在變壓器外部的獨立電抗器，稱為外附式。電爐變壓器一般要串聯電抗器，使得變壓器短路阻抗和電抗器電抗之和達到0.33~0.5標準值（以電爐變壓器額外容量為基準）。

　　3、高壓斷路器

　　煉鋼電弧爐對高壓斷路器的要求是：斷流容量大；允許頻繁動作；便于維修和使用壽命長。電弧電阻爐負載平穩，接連運轉，常用多油或少油式高壓斷路器，煉鋼電弧爐斷路器經常跳閘，多選用六氟化硫斷路器、電磁式空氣斷路器、真空斷路器等。

　　4、電流互感器

　　大型煉鋼電弧爐的二次電流很大，無法配用電流互感器。因此，低壓側外表，電極升降自動調節電流信號，都接到高壓側電流互感器上，或接在電爐變壓器的第三繞組上（可變變比）。

　　5、電磁攪拌器

　　為了強化鋼液與熔渣反應，使鋼液溫度和成分均勻，在煉鋼電弧爐爐底部，加裝電磁攪拌器。

　　攪拌器由繞有兩組線圈的鐵芯構成。它本身適當于電機的定子，溶池中的鋼液適當轉子。攪拌器線圈中通以可產生移相磁場的兩相低頻電流，磁場使鋼液中產生感應電流，移動磁場與感應電流相互作用，使鋼液在電動力的推動下，順著移動磁場移動的方向流動，從而使鋼液得到了攪拌。

　　選用電磁攪拌的電弧爐，其爐底要用非磁性鋼板制成。為了改動電磁攪拌器的攪拌力，要求選用可調頻率的低頻電源，其頻率在0.3~0.5HZ內調節。一般選用晶闡管變頻電源。需加裝電容器以進步功率要素，并加裝電抗器避免產生諧振。
